La machine de nettoyage ultrasonique d'OEM, filtre intelligent ligne équipement de séchage sous vide de moulages mécanique sous pression

Le filtre intelligent complètement automatique de nouveau d'OEM contrôle de PLC ligne équipement de séchage sous vide de nettoyage ultrasonique de moulages mécanique sous pression

Nom d'équipement : Ligne complètement automatique de séchage sous vide de nettoyage ultrasonique
II. équipement modèle : HS-5288AFG
3. Type et signification d'équipement :
Modèle : HS-5288AFG
Signification : (HS) se rapporte à Hongshun Automation Equipment Co., Ltd. pour faire court ; (5) se rapporte à un total de cinq fentes fonctionnelles de machine entière.
(288) se rapporte à un total de 288 transducteurs ultrasoniques ; (AFG) se rapporte à la machine automatique non standard de nettoyage
IV. application d'équipement : pour nettoyer la surface de l'objet de précision, objet de séchage, taille d'objet : les diverses caractéristiques, voient l'objet physique
Cinquièmement, capacité d'équipement : toutes les 5-10 minutes hors d'un panier, rythme réglable. L'équipement peut fonctionner deux postes par jour sans interruption.
Conditions de fonction et de propreté :
1. Conditions de propreté : le nettoyage extérieur d'objet, lui-même ne peut pas être décoloré et corrodé. Aucun pétrole, poussière et d'autres contaminants ne peuvent être trouvés sur la surface de l'objet après nettoyage.
2. Conditions de préparation de surface : uniforme, non-tache, tache ;
3. Conditions de séchage : pour réaliser le séchage superficiel de l'objet après nettoyage.
7. Mode de transmission : transmission automatique de manipulateur.

8. Processus de nettoyage et table de configuration :
1 : Écoulement de processus : →1de chargement # nettoyage #ultrasonic du →2de produit d'épuration ultrasonique du → municipal3de l'eau # rinçage ultrasonique du → municipal4de l'eau # eau chaude rinçant le →5 # séchage sous vide →Unloading
2 : Description d'équipement

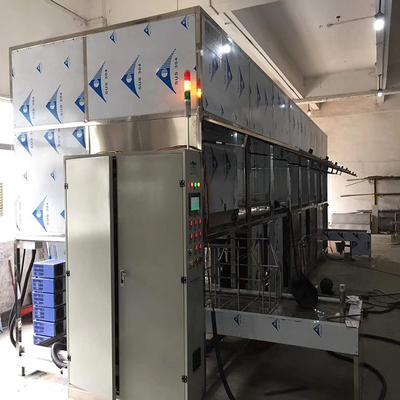

La machine de nettoyage est une machine complètement automatique de nettoyage ultrasonique. Le processus de nettoyage est commandé par le PLC. Six lignes de nettoyage se composent du réservoir de nettoyage ultrasonique, du réservoir de lavage et du dispositif de séchage faits d'acier inoxydable. L'opérateur met le panier de nettoyage avec l'objet dans le réservoir de nettoyage. Le manipulateur de portique porte l'objet à chaque méthode de travail consécutivement, et effectue une série de nettoyage et de séchage pour l'objet. Un processus de nettoyage, la structure spécifique est montré dans les dessins et la description qui suit.
3 : Principes de base et caractéristiques d'ultrasonique
Le signal 28KHZ électrique ultrasonique produit par le générateur ultrasonique est transformé en oscillation mécanique à la même fréquence par l'effet piézoélectrique du transducteur, et rayonné dans la solution de nettoyage sous forme d'onde mécanique ultrasonique. En raison de l'action alternative des régions de pression positive et négative dans la propagation des ondes mécaniques supersoniques, de nombreuses bulles micro à plus de 1000 pressions atmosphériques sont produites et éclatées à tout moment, ayant pour résultat un bombardement à haute pression local fin sur la surface du décapant, qui cause l'exfoliation rapide de la saleté sur la surface et les crevasses de l'objet. C'est le « effet de cavitation » particulier au nettoyage ultrasonique.
4 : La configuration du système assorti de traitement des eaux usées, utilisant la distillation à basse pression (séparation de la huile-eau), les conditions spécifiques sont comme suit.
(1) aucun moins de 300 litres d'eaux usées ne sont traités par jour, et une vidange simple de déchets solides est installée pour empêcher le blocage de canalisation.
(2) la proportion de liquide concentré dans le traitement des eaux résiduaires n'est pas plus de 10%.
(3) s'assurent que la décharge d'eaux usées répond aux normes « complètes » de décharge d'eaux usées de décharge industrielle nationale de l'eau standard.
(4) installation des fonctions facultatives du traitement droit de rangée et de filtre ;
(5) conception et installation selon la situation réelle de la partie A (les deux côtés déterminent le plan d'installation)
(6) opération complètement automatique, personne en service ;
(7) là n'est aucun besoin de traitement biochimique, et invite automatique d'alarme pour le remplacement des pièces vulnérables ;
(8) coût de maintenance à prix réduit, fonctionnement facile, consommation basse d'énergie d'équipement et petite profession de l'espace ;
5 : Système de contrôle
1. Tous les pompes, moteurs, circulation et systèmes de chauffage peuvent être commandés séparément et montrés dans un état.
2. Équipé d'une boîte de distribution indépendante, le circuit est divisé en blocs fonctionnels pour l'entretien facile.
3. L'équipement a bon fondant le dispositif.
4. Équipé du mode manuel et automatique, avec la fonction d'alarme de bruit et de lumière.
5. Toutes les fonctions de la machine sont affichées sur l'écran tactile.
6. L'équipement a la bonne fonction de protection de sécurité. Après chaque nettoyage et processus de séchage, quand l'objet n'est pas enlevé, la machine ne fonctionne pas.
