Équipement de récupération d'en cuivre de régénération de solution gravure à l'eau-forte de métal précieux

Équipement de récupération d'en cuivre de régénération de solution gravure à l'eau-forte de métal précieux

Technologie de cuivre et équipement de récupération pour la carte de carte PCB
1 : Le liquide de cuivre de déchets gravure à l'eau-forte et le liquide de rebut de Micro-gravure à l'eau-forte sont liquide de rebut abondant à l'usine de carte PCB, qui cause non seulement la pollution, mais a également réutiliser la valeur. Par conséquent, alors que développer la production de carte PCB, comment réutiliser le traitement des eaux résiduaires, réutiliser la lessive résiduaire, réduire la pollution et la pollution, maximiser la réutilisation des ressources utiles, réduire les émissions de pollution, déchets de tour dans le trésor, et réaliser le développement harmonieux des déchets par des déchets, de la production d'augmentation sans pollution, créer un développement harmonieux d'humain et de nature, et prendre la route du développement durable, est de la grande importance à l'industrie de carte PCB. D'importance particulière.
2 : Traitement et utilisation des eaux usées gravure à l'eau-forte ici et ailleurs
Graver à l'eau-forte du liquide de rebut contient 140-160 g/l de cuivre. Actuellement, la pratique commune est de les stocker dans des usines de carte PCB et de les mettre dans les piscines ou des boîtes scellées attendant les unités extérieures pour les écarter. Les unités extérieures sont généralement les sociétés qualifiées approuvées par le département de protection de l'environnement local pour réutiliser. Elles retirent la lessive résiduaire et emploient des méthodes chimiques (neutralisation, électrolyse, remplacement) pour récupérer le cuivre de la lessive résiduaire ou ou des produits de sulfate de cuivre. Ces méthodes sont arrière en technologie, récupération inachevée de cuivre, avantages économiques pas évidents du traitement, et des polluants secondaires de pollution sont déchargés. Particulièrement gravure à l'eau-forte alcaline, due à la présence d'un grand nombre d'ammoniaque, une fois qu'incorrectement traité et déchargé, elle causera inévitablement un grand impact sur l'écosystème de l'eau.
Actuellement, il y a beaucoup de méthodes de traitement pour graver à l'eau-forte la solution et les basses eaux usées de cuivre, un des polluants principaux dans le processus de fabrication de carte PCB. Ces méthodes se servent non seulement des ressources de cuivre, mais ont également les points faibles mentionnés ci-dessus. Sur la base de récapituler le pour - et - le contre des résultats de la recherche précédents et de viser les caractéristiques du processus gravure à l'eau-forte dans la production de carte PCB, nous utilisons efficacement les composants utiles résiduels dans le liquide de déchets gravure à l'eau-forte, extrayons les composants qui affectent l'effet gravure à l'eau-forte, cuivre de séparation de forme, plat de cuivre d'électrolyse, afin de réaliser le but de réduire la pollution et de récupérer des ressources.
Principe technique : En cours de production de carte PCB, graver à l'eau-forte du processus est employée pour transformer le mur de cuivre fixé au plat de cuivre d'aluminium en graphiques exigés de circuit. la lessive résiduaire de cuivre de Haut-ponceau qui perd la fonction gravure à l'eau-forte est produite en gravant à l'eau-forte la lessive résiduaire en cours de gravure à l'eau-forte. Le plan technique est basé sur ajouter l'extractant spécial à la solution centimétrique gravure à l'eau-forte de déchets de cuivre et la séparation du cuivre sélectivement, de sorte que le liquide de déchets gravure à l'eau-forte puisse récupérer la fonction gravure à l'eau-forte et la réutiliser en raison de la réduction de concentration de cuivre, et du liquide de cuivre séparé peut être électrolysée pour former le plat de cuivre de grande pureté, de ce fait obtenant de bonnes indemnités économiques. Le processus entier adopte le système de circulation à circuit fermé sans pollution secondaire et réalise l'émission nulle des polluants. L'opération est également commode et simple.
Les réactions chimiques principales dans le processus de traitement sont comme suit :
(1) ao et adsorption : 2RH + Cu2+ = 2RCu + 2H + 2RCu + 2H = 2RH + Cu2+ - le Rhésus est un dissolvant organique.
Ce processus utilise principalement la capacité d'adsorption de dissolvants organiques de séparer sélectivement le cuivre de la lessive résiduaire et de faire le cuivre entrer dans le système acide d'électrolyse. Après cette étape, le cuivre est séparé du liquide de rebut séparément. En entrant dans le système acide, le sel de cuivre existe dans la solution sous forme de sel de cuivre, qui est différent du liquide de rebut sous forme de moins d'impuretés dans la solution, qui permet pour récupérer le cuivre d'une manière de grande pureté.
(2) partie électrolytique : Cu2++2e, Cu 2H2O-4e, 4H++O2

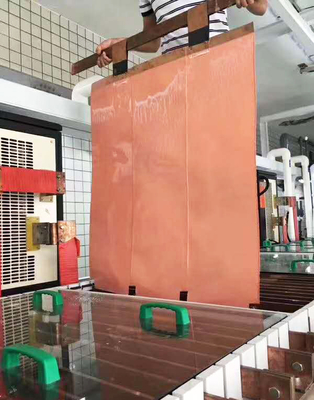

Après la deuxième étape, l'ion de cuivre en acide peut être transformé en cuivre simple. Cette étape peut parfois être omise selon l'utilisation des produits. Il est également faisable de produire la grande pureté CuSO4 par la méthode de cristallisation.
Comparaison de composition de solution gravure à l'eau-forte avant et après le traitement :
En comparant les composants des eaux usées et des eaux usées avant et après le traitement, il peut voir qu'il n'y a aucun changement essentiel d'autres composants excepté la concentration de cuivre en solution ou eaux usées gravure à l'eau-forte avec le bas contenu de cuivre. Parmi elles, l'ion de cuivre en effluent gravure à l'eau-forte a été réduit plus de deux fois après traitement, et la fonction gravure à l'eau-forte peut être complètement reconstituée après ajustement. Dans le traitement de basses eaux usées cuivre-contenantes, le contenu de cuivre en eaux usées a été réduit de 10-30 g/l à environ 500 pages par minute par technologie spéciale d'électrolyse d'adsorption, et le plat de cuivre a été fait pour réduire la pollution et la pollution, de ce fait considérablement réduisant la charge du traitement des eaux résiduaires.

Tableau de contraste de composition de solution gravure à l'eau-forte et des eaux usées contenant le bas cuivre avant et après le traitement :

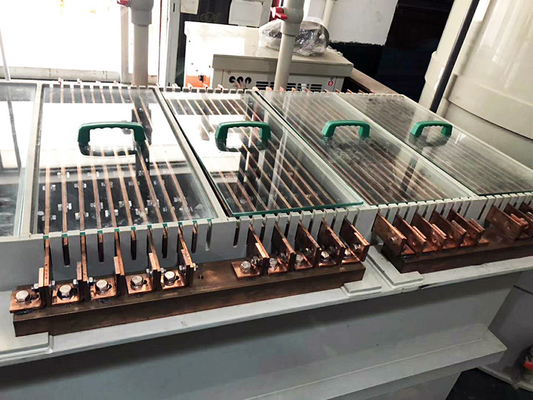

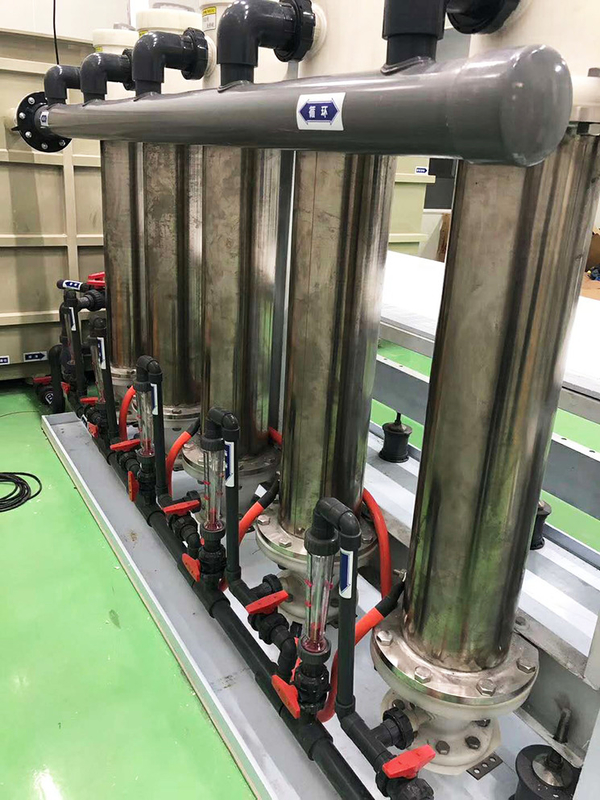

Équipement basé sur cette technologie
Basé sur la technologie de chélation d'électrolyse d'adsorption indépendamment développée par la société, la société a indépendamment développé un équipement de cuivre spécial de récupération pour l'électrolyse d'adsorption, à savoir, l'équipement de réutilisation et de réutilisation pour graver à l'eau-forte l'équipement de récupération de lessive résiduaire et d'en cuivre, qui peut sélectivement séparer le cuivre des eaux usées de lessive résiduaire pour réaliser le but de réduire sa concentration de cuivre en ion et de récupérer le cuivre. Après le traitement de l'équipement, la concentration de cuivre dans les eaux usées diminue seulement à plusieurs centaines de page par minute, qui peut être déchargée à la norme avec un petit traitement, et aucune pollution secondaire ne se produit pendant le processus de traitement.
L'ensemble complet de l'équipement de récupération est contrôle complètement automatique, facile à utiliser et aucun liquide de rebut déchargé.
