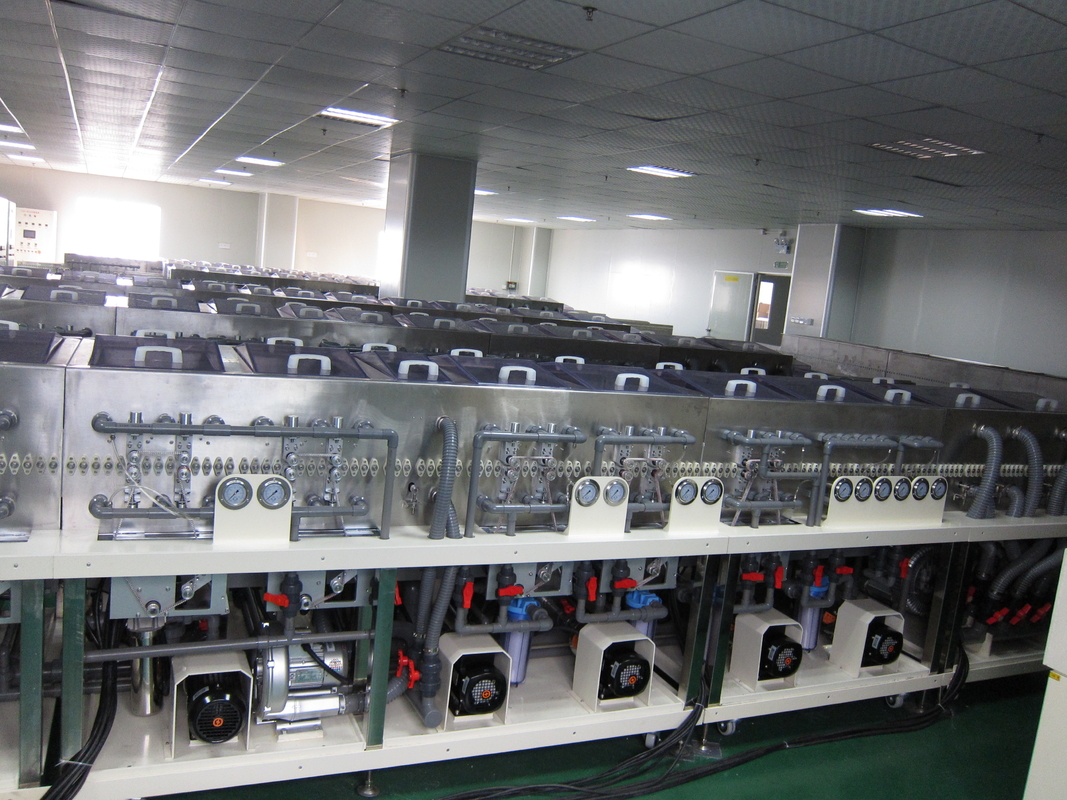

Équipement industriel de l'ultrason HS-ITO500 enduisant la puissance en verre avant du joint 35KW

Équipement industriel de l'ultrason CCS-ITO500 enduisant la puissance en verre avant du joint 35KW

D'abord, le nom d'appareil et le modèle
1,1 nom d'équipement : Joint en verre plat
1,2 équipement modèle : CCS-ITO500 enduisant le joint en verre avant
En second lieu, utilisation d'équipement
2,1 nettoyage et séchage de la surface en verre
Troisièmement, capacité de production de matériel (nettoyage)
3,1 taille d'objet : MINUTE : 75mmX50mm MAX : 400mmX500mm
3,2 vitesses de transport : 2.5m/minute (1 | 6m/minute réglable)
épaisseur de 3,3 substrats : 0,2 | 2mm

Quatrièmement, normes de qualité de production (nettoyage)
4,1, là ne sont aucune particule au-dessus de 1um sur la surface de l'objet, et les particules au-dessous de 1um sont moins que 1/cm2
4,2, aucune taches, marques d'eau, raye sur la surface en verre après nettoyage
4,3, aucune cartes, stratifications dans le processus de nettoyage en verre
V. écoulement de processus et paramètres
5,1 processus
Le nettoyage de brosse de alimentation de rouleau du section→pre-spraying→wind cutting1→washing 1+2→wind coupant la pression du nettoyage de brosse de rouleau de l'eau 2→pure 1+2→medium lavant au jet l'eau de cleaning→DI de →BJ lavant au jet le → de lavage de → DI water deux ensembles d'ensembles du → deux de l'eau de coupe de souffleur de → de séchage d'air chaud déchargent la section + dispositif statique d'élimination
5,2 conception d'équipement : objet de gauche à droite
Sixièmement, paramètres d'équipement et impératifs techniques
6,1 taille et matériaux d'équipement
6.1.1 taille du corps d'équipement : (l) 7650 différence 1500 du × du × (w) légère (h) 1200mm à la fabrication
6.1.2 matériel de corps : Fait 304 du matériel inoxydable de la plaque d'acier &=4mm.
6.1.3 matériel de support : SUS304 passage carré en acier 50X50X2
6.1.4 matériel de réservoir d'eau : Conseil transparent/en ivoire de la « Asie du sud » de PVC et = 10
6.1.5 panneau de porte de Shell : Conseil transparent/en ivoire de la « Asie du sud » de PVC et = 6
6.1.6 couverture supérieure : Panneau transparent &=6 de PVC de la « Asie du sud »
6,2 alimentation électrique d'équipement
6.2.1 alimentation d'énergie : 380VAC±10V/50Hz
6.2.2 puissance totale de la machine entière : 35KW
6.2.3 consommation d'eau : 20~30L/Min (15MW ou eau plus pure)
6.2.4 consommation d'air : pression 600L/min : 0.4Mpa
6.2.5 tuyau d'admission total : UPVC 1"
6.2.6 drain total : UPVC 2"
6.2.7 tuyau de jet : UPVC 3/4"
6,3 description globale du dispositif
6.3.1 structure d'équipement
La machine de nettoyage se compose principalement de système de pulvérisation, système de brossage de rouleau, système du BJ, système de séchage de souffleur, système de filtrage de circulation, système de chauffage automatique de contrôle de température, contrôle automatique de niveau liquide et système de remplissage liquide automatique, panneau de commande de support et système de contrôle.
6,4 description des composantes principales de l'équipement

6.4.1 section de transfert
Méthode de transfert de substrat de ※ : diamètre φ26mm de transfert de rouleau et de rouleau en caoutchouc
Gamme de vitesse réglable de transmission de ※ : 1~6m/min
Mode d'ajustement de vitesse de transmission de ※ : ajustement d'inverseur d'affichage numérique ou d'inverseur de bouton
Affichage de vitesse de ransmission du ※ T : affichage numérique
Position d'entraînement de ※ : Le système de transmission est isolé dans le système d'arrosage (la commande externe du réservoir)
Espacement d'axe de transfert de ※ : 30mm, la brosse est 65mm.

6.4.2 section d'alimentation
Longueur de alimentation de section de ※ : L=490mm
Configuration de ※ : Système d'entraînement de capteur : Moteur de CPG : 1/2P 3∮380V.
