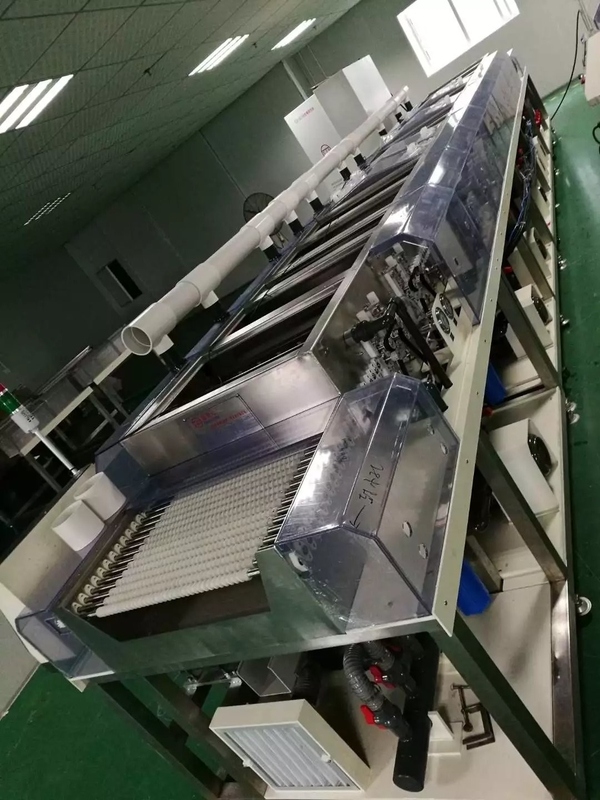

Installation facile à haute pression de la machine 736x736x40mm de nettoyage de pochoir de SMT du bec ¢12

^{Installation facile à haute pression de la machine 736x736x40mm de nettoyage de pochoir de SMT du bec ¢12}

<sup>Besoins en équipement principaux
1. L'équipement est une structure combinée pour le transport et l'installation faciles ; le battement est moins que ±0.15mm lors du fonctionnement
2. Le corps d'équipement est fait de feuille de PVC et plaque d'acier 304 en plastique de haute qualité. Les propriétés mécaniques et chimiques sont en conformité avec la sécurité du travail.
3. La ligne entière adopte le contrôle automatique de PLC de « Mitsubishi » et l'écran tactile industriels standard de « Wellen » pour actionner l'interface homme-machine.
4. roulement :
Le ・ le matériel est identique que le plein rouleau pour le transport, et il devrait être transformé en forme de facile-à-démontage.
Le ・ configurent avant et après la brosse de rouleau et avant le jet à haute pression
5. brosse de rouleau :</sup>

<sup>Le ・ la direction de la rotation est renversé relativement à la direction du flux, mais il est également nécessaire de faire une rotation positive du rouleau de brosse. Commandez directement l'avant et le dos de la brosse sur l'écran tactile.
Le nombre de révolutions du rouleau de brosse devrait être réglable de 0 à 500 t/mn.
6. réservoir :
Matériel de réservoir de lotion : SUS304 plaque d'acier, capacité : 80L
Matériel de réservoir de vaporisateurs : SUS304 plaque d'acier, capacité : 80L
Matériel de brossage de cannelure de DI water : SUS304 plaque d'acier, capacité : 80L
7. Chaque groupe de tuyaux de jet a les robinets à tournant sphérique et les indicateurs de pression indépendants pour ajuster la pression et l'écoulement du jet supérieur et inférieur respectivement.
8. circuit d'alimentation de liquide de lavage :
Le ・ installent des filtres et des indicateurs de pression au débouché de chaque pompe
Le jet de brosse de rouleau de ・ et le premier lavage d'alcali peuvent être 5um (3 premiers canaux), 1um au fond l'extrémité, admission pure de jet d'eau pour augmenter le filtre avec de la lessive du filtre 0.5um
Le logement de filtre avec la chambre de lavage doit être acier inoxydable.
Le ・ choisissent la pompe, le compteur de débit, et l'indicateur de pression, et écrivent les détails dans le livre de style de citation.
Le ・ la valve d'ajustement de débit est installé dans la tuyauterie de chaque rangée des becs de pulvérisation.
Le ・ le matériel des parties mouillées de la lotion devrait être alcalin.
9. coupant le liquide (souffleur)
L'installation parallèle de ・ sur l'axe de rouleau de convoyeur, le souffleur supérieur et inférieur et la direction de marche en verre est de 0 degrés, et peut être ajustée.
Le ・ l'indicateur de pression et l'amortisseur d'ajustement de volume de l'air sont installés dans la partie supérieure de chaque souffleur.
Le ・ a placé le port d'échappement pour chaque espace de fente.
10. souffleur
Le ・ la direction est vis-à-vis l'axe du rouleau de transport, et il est placé en direction du sens d'écoulement.
Le ・ l'indicateur de pression et l'amortisseur d'ajustement de volume de l'air sont installés d'amont de chaque amortisseur.
Le ・ le réglage de la hauteur du souffleur devrait pouvoir être utilisé manuellement.
Conception de ・ le port d'échappement dans le secteur sec.</sup>
