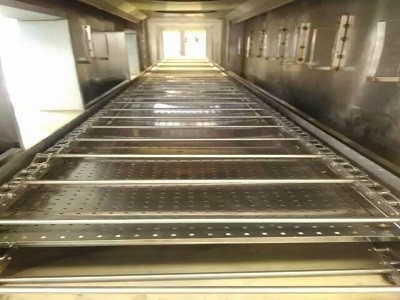

Alimentation de l'énergie 220V/50HZ thermostatique instantanée de stérilisation par la chaleur d'étuve de tunnel

Alimentation de l'énergie 220V/50HZ thermostatique instantanée de stérilisation par la chaleur d'étuve de tunnel

^{Comment la machine fonctionne :}

^{L'alimentation de l'énergie 220V/50HZ est convertie en énergie 20KHz ou 15KHz électrique à haute tension, qui est convertie en énergie mécanique par le transducteur. La vibration mécanique est transmise à l'objet par la baguette de soudage par l'amplification secondaire de tige, et la surface de contact d'objet est produite par la pression atmosphérique. L'effet du soudage par friction.}

^{Installateur :
A : Reliez les trois câbles sur le support à la prise de la base et du générateur, et serrez-les.
B : Installez le système de transducteur et serrez les vis de réglage.
C : Ajustez la taille du support et serrez la poignée de fixation de corps.
D : Observez si le commutateur d'arrêt d'urgence sur la base est remis à zéro. Sinon, svp remise il.
E : Reliez l'alimentation de source et d'énergie d'air, et reliez le fil de masse.
F : Essuyez la surface de contact entre la tête de soudure et la tige secondaire, appliquez un peu d'huile de silicone ou de beurre sur les deux visages d'extrémité, vissez la vis dans la tête de soudure et serrez, puis reliez la tête de soudure à la tige secondaire. Et verrouillé avec une clé.
G : Avant opération, soyez sûr de réaliser l'essai ultrasonique pour déterminer que la fréquence de générateur est compatible à la fréquence mécanique de résonance du système de transducteur. En particulier, après remplacement de la tête de soudure ou changement de l'amplitude de sortie, elle ne doit pas être négligente.}

^{Essai ultrasonique :}

^{Afin de réaliser les meilleurs résultats et maintenir la représentation de la machine, il est très important d'ajuster la résonance entre le générateur et le système de transducteur.
A : Avant l'accord, assurez-vous que la tête de soudure et la tige secondaire doivent être verrouillées. En accordant, ne touchez pas les autres pièces de la tête de soudure.
B : Mettez en marche le commutateur électrique, et l'indicateur de puissance s'allumera.
C : Appuyez sur le commutateur d'essai par ultrasons et regardez le mètre de charge. (Si l'indicateur d'ampèremètre dépasse 30% ou dépasse 2A, appuyez sur le commutateur d'essai par ultrasons pendant très une courte durée.) Ajustez l'inductance de accord et tournez-la des left and right jusqu'à ce que le mètre de charge soit en position minimum. Habituellement entre 5%-15% ou 300MA-900MA.
D : Puisque la machine a une position de carte, la gamme d'ajustement de l'inducteur de accord est seulement 360 degrés. Si la fréquence de la tête de soudure est loin de 20KHZ ou de 15KHZ, la couverture doit être ouverte et l'à position fixe devrait être démonté pour l'ajustement.}
