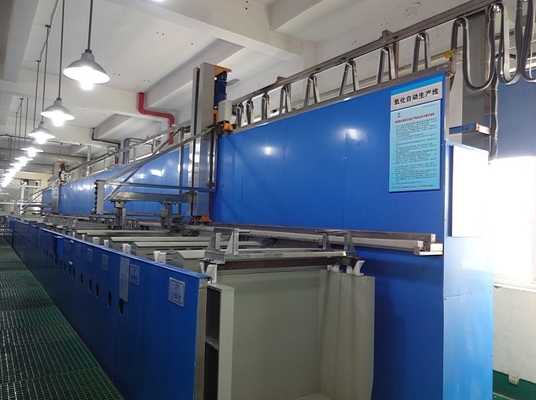

Usine de anodisation en aluminium fermée 60HZ à quatre fils triphasé 2200×4500mm avec le réservoir d'eau

Usine de anodisation en aluminium fermée 60HZ à quatre fils triphasé 2200×4500mm avec le réservoir d'eau

Conditions de configuration principales du dispositif :

1, l'utilisation des paramètres : AC220V/à quatre fils/60HZ triphasés, ≥ 27KW de puissance.

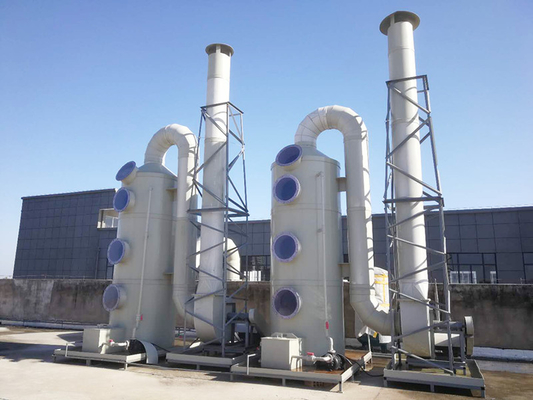

2. Corps de tour :
La taille du corps de tour est ¢2200×4500mm.
 fait en plat épais de 10mm pp, aucune déformation, aucune fuite, bonne résistance à la corrosion et bel aspect.
Le premier étage est équipé d'un réservoir d'eau pour la pulvérisation.
Le port de décharge de crachat est donné en port de détection pour détecter la qualité du traitement de gaz.
L'intérieur de la tour est rempli de ballon d'échappement, et le ballon est rempli d'épaisseur de 300 millimètres ou davantage.

3. Arroseuse :
tuyau de  : Tuyau ¢ 1" de jet tuyau de PVC, tuyau ¢ 2" de jet tuyau de PVC.
bec de  : Bec de spirale de POM, avec le grand écoulement, facile à remplacer et ainsi de suite.
pompe de jet de  : pompe centrifuge chimique, puissance : 5HP.

4. Partie commande :
le  la boîte de contrôle est fait de plat de δ2.0mm A3 se pliant, et la surface est pulvérisée et traitée, qui est belle et généreuse.
Les touches "ARRÊT" de début et de chaque charge, du bruit et de l'installation d'alarme de lumière devraient être ordonnées et faciles à utiliser.
 avec la protection de surchauffe et de surintensité et le dispositif d'alarme automatique.
le  la boîte de contrôle est fermé à clef pour empêcher le personnel non autorisé d'ouvrir la boîte de contrôle à volonté.

5, tuyau de pompage :
Le capot d'ébauche est conçu selon les conditions de processus, qui sont reliées dans le tuyau principal d'échappement par le tuyau dur ; le tuyau principal d'échappement réserve l'interface, et le ventilateur d'extraction externe est installé pour assurer la portée de volume de gaz de concentration et d'échappement d'émission de gaz d'échappement le GB21900-2008 « la norme de galvanoplastie » 4,2 d'emission de polluants les conditions de la bande, et la taille du pot d'échappement principal n'est pas moins de 15 mètres. Concevez une méthode raisonnable d'installation pour s'assurer que l'installation du pot d'échappement est entreprise, fiable et sûr. Le tuyau de ventilation est fait de plat de 6mm pp, qui n'est pas déformé, n'a la résistance à la corrosion de haute résistance et bonne et aucune fuite. Le pot d'échappement est équipé de port liquide de décharge au plus bas point de l'extrémité et le tuyau est relié dans le tuyau de décharge complet d'eaux usées d'acide-base.
Le pot d'échappement est placé en haut de la chaîne de production. La conception est raisonnable et raisonnable. La position, la taille, le tuyau de branche et le tuyau principal du conduit d'échappement sont arrangés d'une manière ordonnée, admirablement et harmonieusement. Il a le bon effet de ventilation pour assurer le gaz d'échappement opportun et complètement épuisé émis du réservoir.

le  pour de longues canalisations, la perte de pression de la colonne d'aérage est très grand, ayant pour résultat l'extraction pauvre d'air à l'extrémité du filet. Afin de faire aux ébauches de la chaîne de production fondamentalement la même chose, on l'exige pour avoir une disposition efficace de conduit, et soit fourni sur chaque tuyau de branche d'aspiration. Le dispositif de réglage de volume de l'air peut ajuster la quantité d'air épuisée à volonté pour assurer l'effet épuisant de la chaîne de production entière.
le  toute la longueur du pot d'échappement est mm900mm.
la parenthèse de fixation de pot d'échappement de  adopte l'acier d'angle galvanisé par 40*40*4.0mm, et la surface est pulvérisée avec de la résine époxyde.

6, le ventilateur d'extraction :
 utilisant la fan centrifuge de FRP de Guangzhou « Wantong », puissance 60HP, volume de l'air : 56000M3/H.
