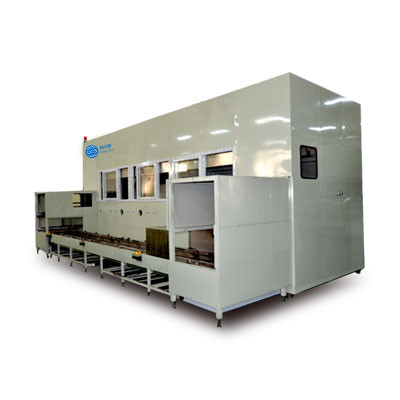

Gestion par ordinateur futée d'hydrocarbure de machine semi automatique de nettoyage programmable

^{Gestion par ordinateur futée d'hydrocarbure de machine semi automatique de nettoyage programmable}

^{Un : structure d'équipement
Le système de nettoyage se compose principalement du générateur ultrasonique, le transducteur ultrasonique, le réservoir de nettoyage, le système de séchage sous vide, le réservoir de repêchage de distillation, le système de filtration de circulation, le système de séparation de l'eau, le système de chauffage automatique de contrôle de température, le site et le cadre, alimentant et système d'évacuation, type léger manipulateur de Multi-bras, système d'extraction, clôture entièrement incluse, voyant à niveau visible et système de contrôle.}

^{Deux : description de dispositif}

^{La machine de nettoyage est un dispositif automatique de nettoyage. Le processus de nettoyage est commandé par un contrôleur programmable (PLC) de logique. Quatre réservoirs consécutifs de nettoyage ultrasonique faits en acier inoxydable 316L importé de haute qualité, hydrogène dégazant le nettoyage ultrasonique et nettoyage à la vapeur sont continus. Système fonctionnant de nettoyage.}

^{L'opérateur met le panier de nettoyage avec l'objet sur la fin externe de l'alimentation et la chaîne de transport, c.-à-d., le chargement et débouché l'extrémité de déchargement, la porte pneumatique de l'admission et est automatiquement ouverte, et la chaîne de alimentation et de transport envoie automatiquement le panier de nettoyage au bout interne, c.-à-d., le chargement et station de déchargement. En même temps, la porte pneumatique de l'admission et le débouché est automatiquement fermée, et le robot de multi-bras envoie le panier de nettoyage au réservoir de lavage rugueux ultrasonique pour le nettoyage préliminaire, et puis envoie le panier de nettoyage à chaque étape de processus consécutivement, et l'objet est soumis au séchage à plusieurs étages de traitement et sous vide de nettoyage.}

^{Le manipulateur de multi-bras renvoie alors le panier de nettoyage au bout interne de la chaîne de convoyeur d'entrée et de décharge, c.-à-d., le chargement et la station de déchargement, et la porte pneumatique des orifices de sortie d'admission et est automatiquement ouverte, et la chaîne de alimentation et de transport envoie automatiquement le panier de nettoyage à l'extrémité externe, c.-à-d., le chargement et déchargement extrémité. La porte pneumatique de l'admission et du débouché est automatiquement fermée, l'opérateur prend le panier de nettoyage du chargement et extrémité de déchargement, et puis prend l'objet nettoyé hors du panier de nettoyage pour compléter un processus de nettoyage.}

^{trois,
1 : Nettoyage ultrasonique (premier réservoir) :}

^{Taille efficace de cannelure intérieure : environ 500×400×400mm
La structure du corps de réservoir : Le matériel du corps de réservoir est fait de plaque d'acier inoxydable importée de haute qualité de SUS316L et de 2mm. Le fond du réservoir est équipé de soupape de vidange, et le fond est équipé d'un type plat ultrasonique d'entrée de vibration. Le fond du plat de choc est équipé de filet détachable de filtre d'acier inoxydable, un type externe de flotteur d'acier inoxydable jauge de niveau, un système d'alarme automatique de niveau liquide, et un port de débordement à l'arrière. Concevez une V-cannelure pour chaque fente. Elle est équipée d'un port à flasque de scories pour le nettoyage facile des impuretés excédentaires. Elle est équipée d'un système de circulation pour maintenir effectivement le dissolvant également distribué.}

^{Système ultrasonique : Il se compose du générateur ultrasonique, transducteur, câblent et ainsi de suite.
Générateur ultrasonique : Le générateur ultrasonique adopte Chengchengshan auto-se développant et a une longue durée de vie. Avec la protection de surcharge, le suivi automatique de la fréquence de niveau liquide, les pleines fonctions de balayage et autres numériques. L'efficacité de conversion de puissance peut atteindre plus de 95%, et la puissance de sortie est stable et fiable.}

<sup>Transducteur :
1. puissance de transducteur : 50W/piece ; fréquence de transducteur : 28KHz.
2. adoptant le transducteur de gaufrette de « Bundo » importé du Japon ;
3. introduction du processus de liaison de transducteur : La surface de liaison du transducteur est d'abord sablée avant le collage, et alors la vis est plantée par la machine de ensemencement ; ainsi le transducteur est collé avec l'adhésif spécial en collant. Il est alors serré avec des vis pour s'assurer effectivement que le transducteur ne tombe pas pendant de longues heures d'opération.
Câble : Le signal électrique à haute fréquence du générateur ultrasonique est transmis au transducteur ultrasonique par le câble. (La longueur de câble peut être ajustée selon la situation réelle).
La température fonctionnante : 50~80°C (peut être ajusté selon des conditions réelles).
Système de circulation de filtration : Il se compose de la pompe, de l'indicateur de pression et du filtre à manches anti-déflagrants d'acier inoxydable. Les passages liquides de nettoyage (tuyau d'acier partition→pump→filter→stainless de reservoir→Y/réservoir valve→cleaning tank→storage de boule) pour former une auto-circulation, et les impuretés dans le liquide de nettoyage sont filtrés.</sup>

^{La pompe d'écoulement et la force de l'ascenseur de la pompe de circulation s'assurent que la poussière suspendue dans le liquide de nettoyage est emportée, et la précision de filtration est le μm 10 (peut être ajusté selon les conditions spécifiques).}

^{Système de contrôle de chauffage : mesure de la température de thermocouple, contrôleur de température d'affichage numérique, gamme de contrôle de température : le °C de la température ambiante 1~100 réglable, peut être verrouillé.
Système de protection de bas niveau : Quand le niveau liquide du réservoir de nettoyage est inférieur à la valeur réglée, le type contrôle de niveau liquide de flotteur touche le commutateur de flotteur, signale et a découpé le chauffage du réservoir et de l'alimentation d'énergie de pompe.}

^{Solution de nettoyage: détergentd'hydrocarbure.
D'autres impératifs techniques : le corps de réservoir est couvert du coton d'isolation, et la bouche de scories, le port de débordement et l'orifice de vidange sont fournis.}
