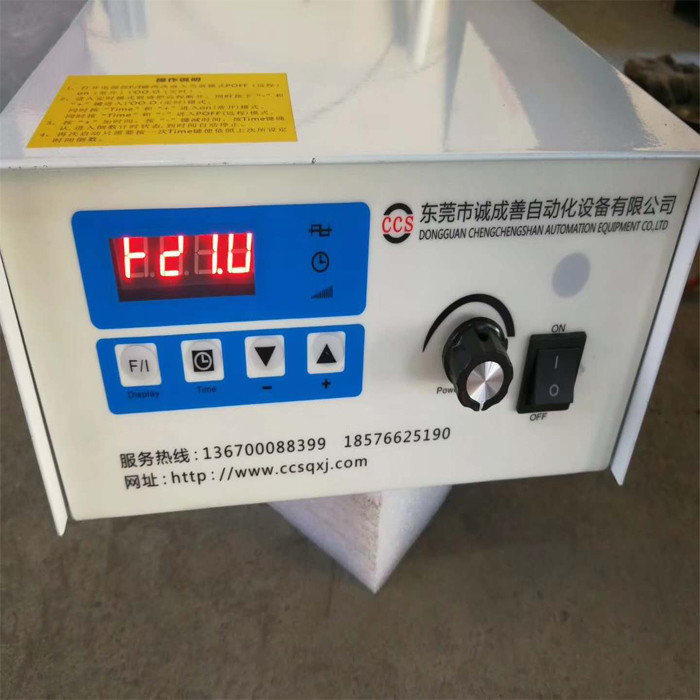

Générateur ultrasonique d'isolement de décapant de Drived, générateur de fréquence sonique électromagnétique

^{Générateur ultrasonique d'isolement de décapant de Drived, générateur de fréquence sonique électromagnétique}

1. ^{Brève description de chaque fonction relative composante :}

^{A, pont en redresseur : tension CA De convertis dans la tension CC ;}

^{B, inductance commune de mode : pagaille électromagnétique à haute fréquence de filtre produite par opération de circuit pour l'empêcher du bloc d'alimentation externe de pollution.}

^{C, détecteur actuel : le détecteur de courant de précision, le signal de courant d'entrée est converti en signal à haute précision de tension, qui est formé et fourni au circuit de commande principal pour réaliser la puissance stable.}

^{D, transistor : Une architecture phase-décalée de plein-pont se composant de quatre transistors de haute puissance d'IGBT convertit le signal de tension CC En signal à haute fréquence de tension CA.}

^{E, circuit d'entraînement : commande d'isolement.}

^{F, transformateur auxiliaire : convertit les canalisations en courant alternatif de basse tension, et après rectification et filtrage, il est fourni à la pièce de traitement des signaux et à la cloison de panneau d'affichage.}

^{G, réglage fin de fréquence : l'ajustement du potentiomètre peut ajuster le paramètre de fréquence du générateur dans une certaine mesure ;}

^{H, équilibre actuel : Ajustez ce potentiomètre pour ajuster le courant d'entrée dans une certaine mesure, de ce fait en changeant le de puissance de sortie.}

^{I, commutateur actuel de sélection : Il peut être ajusté par 6 vitesses de 1 sur 6. Notez que 1-5 est la référence actuelle. Plus le nombre est petit, plus la référence actuelle est grande. 6 est un commutateur actuel de multiplicateur. Par exemple, quand le courant est 2, le courant est 2A, et quand 5 et 6 sont simultanément allumés, la sortie est 4A.}

^{J, les inducteurs 1 et 2 peut assortir différentes inductances, où l'inductance correspondant à l'inducteur 1 est R11, R12, R13, R14, R15 ; l'inductance correspondant à l'inducteur 2 est R1, R2, R3, R4, R5 ; Plus le nombre est grand, plus l'inductance est grande. La somme des inductances des deux est toute l'inductance. En corrigeant, l'inducteur doit être basé sur le principe de prendre la priorité.}

^{K, transformateur tourne la sélection de rapport : Le RA et le RB, RA est moins que le RB, généralement RA convient aux transducteurs en céramique jaunes, RB convient aux transducteurs en céramique noirs.}
