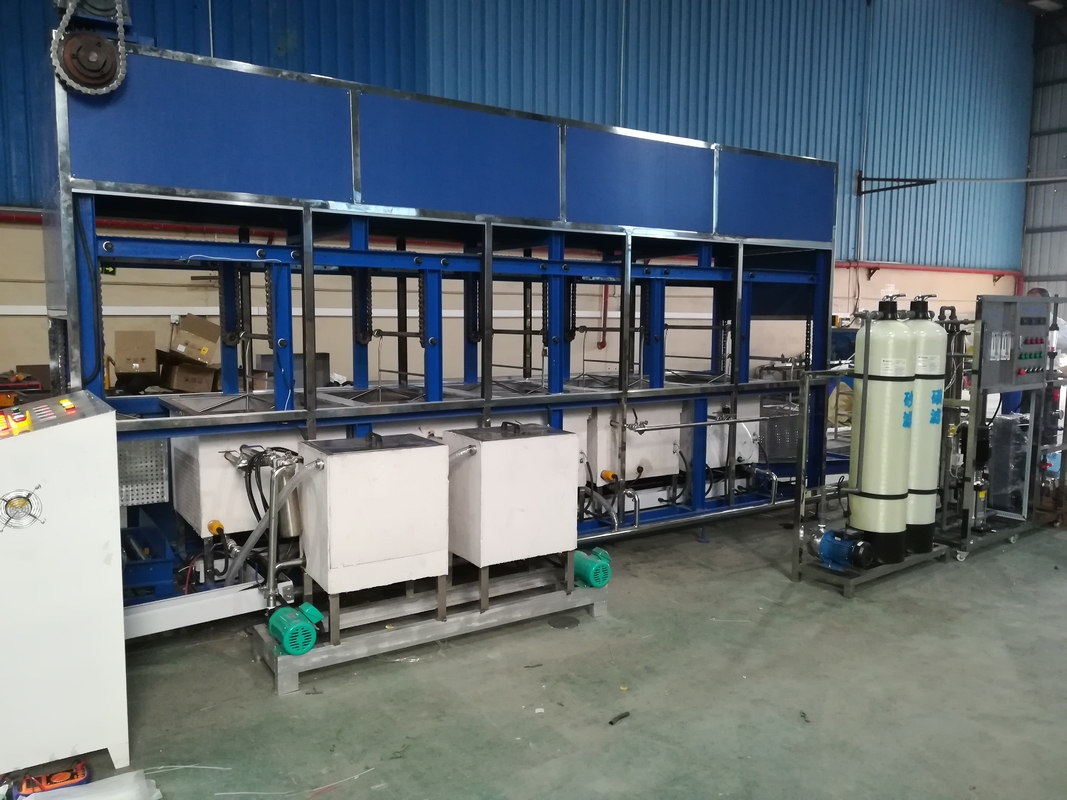

Machine à chaînes de dégraissage de nettoyage ultrasonique de suspension de petit matériel de précision

Machine à chaînes de dégraissage de nettoyage ultrasonique de suspension de petit matériel de précision
Description de dispositif
La machine à laver est une machine complètement automatique de nettoyage ultrasonique. Le processus de nettoyage est commandé par le système de contrôle de PLC. Les affichages d'écran tactile d'interface homme-machine cinq nettoyages continus de nettoyage se composant des réservoirs de nettoyage ultrasonique, des cuves de rinçage et des dispositifs de séchage faits d'acier inoxydable. Dans la ligne, l'opérateur met le panier de nettoyage avec l'objet dans la table de alimentation, et alors la main de robot est envoyée à chaque segment de processus consécutivement, et l'objet est soumis à une série de nettoyage et de séchage. La structure spécifique est montrée dans les dessins et la description qui suit.
Le principe de base et les caractéristiques d'ultrasonique
Le signal 40KHZ électrique superbe-audio produit par le générateur ultrasonique est converti en oscillation mécanique de la même fréquence par l'effet piézoélectrique du transducteur et rayonné dans le liquide de nettoyage sous forme d'ondes mécaniques superbe-audio. En raison de l'action alternative de la zone de pression positive et de la zone de pression négative de la propagation des ondes mécanique superbe-audio, de nombreuses bulles minuscules des plus de 1000 atmosphères sont produites et soufflées à tout moment pour former un bombardement à haute pression de bons gens du pays sur la surface de l'objet de nettoyage, de sorte que la saleté sur la surface de l'objet et de l'espace soit rapide. L'épluchage, ceci est le « effet de cavitation » unique au nettoyage ultrasonique.
1. corps de réservoir principal :
(1) taille intérieure efficace de cannelure : 600×600×500L×W×H millimètre, taille efficace 400MM
(2) le corps de réservoir est fait de feuille d'acier inoxydable de SUS304 2.0mm.
(3) équipé de la valve de l'eau, soupape de vidange, eaux d'égout dans tout le drain ;
(5) milieu de nettoyage : l'eau municipale + poudre de dégraissage
2. système d'ultrason :
(1) ultrason : 40KHZ ;
(2) puissance ultrasonique : 1800W
(3) vibrateur ultrasonique : 36 morceaux, 50W/only, ont immergé le plat ultrasonique de vibration, plaque d'acier inoxydable du SUS 2.0MM d'épaisseur de plat de sia, montée sur le fond du réservoir, la pièce de noyau du vibrateur adopte la puce de marque de duo du Japon « Ben », plat de choc que la surface est chrome dur a plaqué pour la longévité.
3. système de chauffage :
(1) chauffage à l'aide d'un caloduc, installé du côté du corps de réservoir,
(2) puissance de chauffage 6KW.
(3) la marque de contrôleur de température adopte la marque d'Omron, et le mode d'affichage : affichage numérique.
