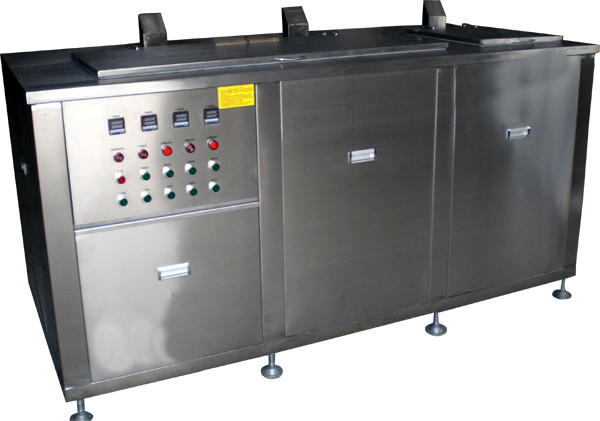

Les composants électroniques trois de système automatique de nettoyage de précision rainent la fréquence 20KHz

Les composants électroniques trois de système automatique de nettoyage de précision rainent la fréquence 20KHz

Quel est le principe du nettoyage ultrasonique ?
La machine de nettoyage ultrasonique convertit le signal de oscillation plus haut que la fréquence de 20KHz par le générateur ultrasonique et alors des convertis il en énergie de vibration mécanique à haute fréquence par l'effet piézoélectrique inverse du transducteur ultrasonique (choc) pour nettoyer le rayonnement sain dans le liquide. Les molécules liquides de nettoyage vibrent et produisent de nombreux trous et bulles minuscules. Et il forme et se développe dans la zone de pression négative le long de la direction de la propagation d'onde ultrasonique, et se ferme instantanément dans la zone de pression positive pour produire du soufflage à haute pression entre les milliers des atmosphères, formant de nombreuses ondes chocs de micro-haut-pression agissant sur les impuretés d'échelle de la canalisation et le heurtant. Ceci s'appelle le « effet de cavitation » en nettoyage ultrasonique. Les travaux de machine de nettoyage ultrasonique de tube de cuivre basés sur la technologie « d'effet de cavitation ». Du « effet de cavitation », on le sait que des trous et les bulles sont produits par l'application à haute fréquence (ultrason), bruit à haute intensité salue un liquide. À cet effet, la composition de la machine de nettoyage ultrasonique de tube de cuivre doit avoir les deux composantes de base suivantes : un générateur ultrasonique pour des signaux électriques à haute fréquence, à haute tension, de haute puissance, et une énergie électrique capable de convertir l'énergie électrique en énergie mécanique (IE, représentation inverse piézoélectrique) et du dépassement par le liquide. Haut transducteur d'intensité saine de canalisation.

Avantages de machine de nettoyage ultrasonique pour les composants électroniques :

1. Le nettoyage ultrasonique peut considérablement améliorer la propreté de la surface des pièces étant nettoyées. Selon les données, si l'effet nettoyant ultrasonique est 100%, le brossage (utilisant les réactifs chimiques) est 90%, le nettoyage à la vapeur (dissolvant chimique) est 35%, le nettoyage dissolvant de pression est 30%, et l'immersion dissolvante est 15%.

2. La vitesse de nettoyage est rapide et l'efficacité de travail est haute, qui réduit considérablement l'intensité de travail du nettoyage, particulièrement les petites pièces de large volume (ou pièces), particulièrement appropriées au nettoyage ultrasonique. L'application de la machine de nettoyage ultrasonique facilite l'exécution du processus de nettoyage et du processus. Automation continue. Par exemple : La machine de nettoyage ultrasonique avec IGBT comme composant d'alimentation secteur (fréquence 20-50KHZ), son circuit est simplifiée, la machine entière a la fiabilité élevée, l'efficacité peut atteindre 90%, le facteur de puissance est au-dessus de 0,95, le volume est petite, le poids est lumière, la puissance est réglable. Et la fréquence dépistant, balayant, opération flexible, particulièrement la puissance simple de machine peut atteindre plus que 5KW, qui est de la grande importance pour le nettoyage ultrasonique à grande échelle.

3. Fragiles articles ou pièces qui ne sont pas appropriées au nettoyage avec d'autres processus de nettoyage, ou pièces (ou pièces)

avec un espace étroit et des trous dans la structure de forme, peut être nettoyé par le nettoyage ultrasonique. Premier réservoir : réservoir de lavage ultrasonique

Prenant la première fente comme exemple, ce qui suit est présenté :
1. corps de réservoir principal :
(1) taille intérieure efficace de cannelure : 600×400×400L×W×H millimètre, taille efficace 400MM
(2) le corps de réservoir est fait de feuille d'acier inoxydable de SUS304 2.0mm.
(3) équipé de la valve de l'eau, soupape de vidange, eaux d'égout dans tout le drain ;
(4) milieu de nettoyage : l'eau municipale + poudre de dégraissage
2. système d'ultrason :
(1) ultrason : 40KHZ ;
(2) puissance ultrasonique : 1200W
(3) vibrateur ultrasonique : 24 morceaux, 50W/only, ont immergé le plat ultrasonique de vibration, plaque d'acier inoxydable du SUS 2.0MM d'épaisseur de plat de sia, installée au fond du réservoir, la pièce de noyau du vibrateur adopte la puce de marque du Japon « Benduo », plat de choc que la surface est chrome dur a plaqué pour la longévité.
3. système de chauffage :
(1) chauffage à l'aide d'un caloduc, installé du côté du corps de réservoir,
(2) puissance de chauffage 4KW.
(3) la marque de contrôleur de température adopte la marque d'Omron, et le mode d'affichage : affichage numérique.
